QQ在线
问题在线咨询
微信咨询
微信咨询

扫一扫
了解更多信息 ！

返回顶部

TPU原料物性对TPU弹力带肩带有什么影响？

发表时间 ：2019-05-09
那么TPU原料高温加热后的物性会改变吗?TPU制品应用在无论用在哪个领域，大部分都是或高温加热压延、或高温加热注塑、或高温加热挤出等工艺加工而成，TPU原料虽经过高温加热但仍然保持良好的物性。

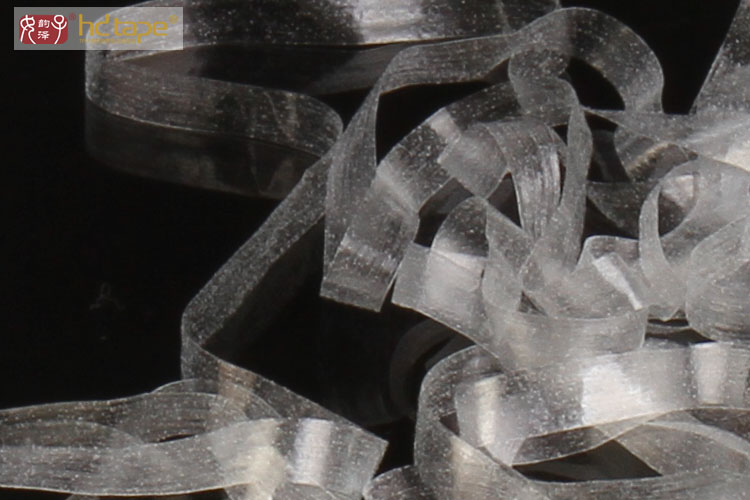

　　TPU原料物性对TPU弹力带肩带

　　有什么影响?

　　简单来说TPU原料物性决定着TPU弹力带TPU肩带的物性。TPU弹力带TPU肩带采用TPU原料经过高温挤出等多个制作工艺生产而成。

　　那么TPU原料高温加热后的物性会改变吗?TPU制品应用在无论用在哪个领域，大部分都是或高温加热压延、或高温加热注塑、或高温加热挤出等工艺加工而成，TPU原料虽经过高温加热但仍然保持良好的物性。

　　所以TPU原料的物性是决定TPU弹力带TPU肩带物性的主要因素。不仅是TPU原料物性会对TPU弹力带肩带物性造成影响，其实TPU弹力带TPU肩带的厚薄度，宽窄度也会决定其物性。

　　

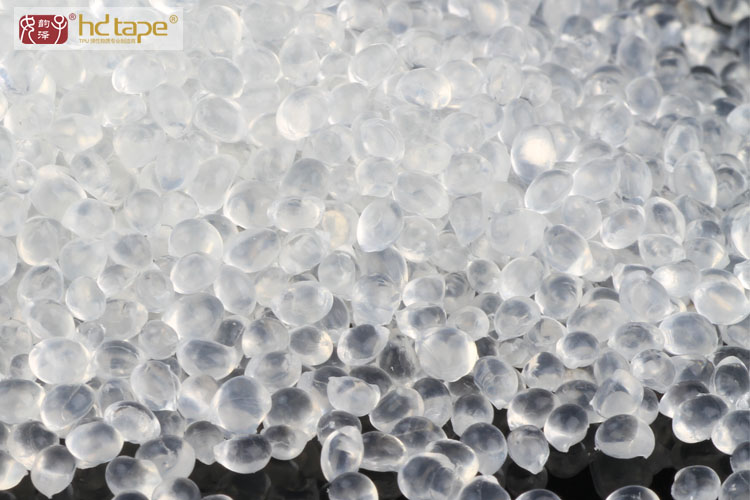

　　TPU原料物性：

　　TPU弹力带TPU肩带等常用的TPU原料物性，因为TPU原料环保可循环利用、耐磨、耐寒、高透明耐黄变、耐抗菌性、弹性好、手感好、以及良好的透气性等，故被广泛地应用在服装服饰配件方面，如拉链头、肩带、服装标识。

　　TPU肩带常用TPU原料牌号有：UT6-85AU10、UT7-83AU10、9380AU、9385AU等。

　　各牌号对应物性表：

　　密度硬度拉伸强度断裂延伸率100%应变应力300%应变应力耐磨性撕裂强度建议注塑温度建议

　　模温挤出熔体温度建议烘干温度

　　牌号kg/cm3邵氏A/DMPa%MPaMPamm3Kn/M℃℃℃℃

　　85AU10120086A406005.210.570100165-18520-40150-170100

　　83AU10119076A347003.6/8085150-17020-40135-155100

　　9380AU109780A456804.28.46087185-20520-40180-200100

　　9385AU111186A4550061240105180-20020-40170-190100

　　


　　TPU弹力带物性：

　　原料：巴斯夫料，规格：宽6MM厚0.12MM

　　测试项目测试条件单位标准数值

　　比重ASTM D792Kg/m3ISO11831.2

　　邵氏硬度(A/D) Shore AISO86882

　　邵氏硬度(A/D) Shore D 31

　　拉伸强度200mm/minMPaBased on ISO527-1,-340

　　断裂伸长率200mm/min%Based on ISO527-1,-3500

　　100%应变的应力200mm/minMPaBased on ISO527-1,-35,0

　　300%应变的应力200mm/minMPaBased on ISO527-1,-39,0

　　磨耗ISO4649mm3lossISO464920

　　抗撕裂蔓延500mm/minKN/mISO34-150

　　压缩变形率24h700C100%ISO81542

　　压缩变形率70h230C100%ISO81525

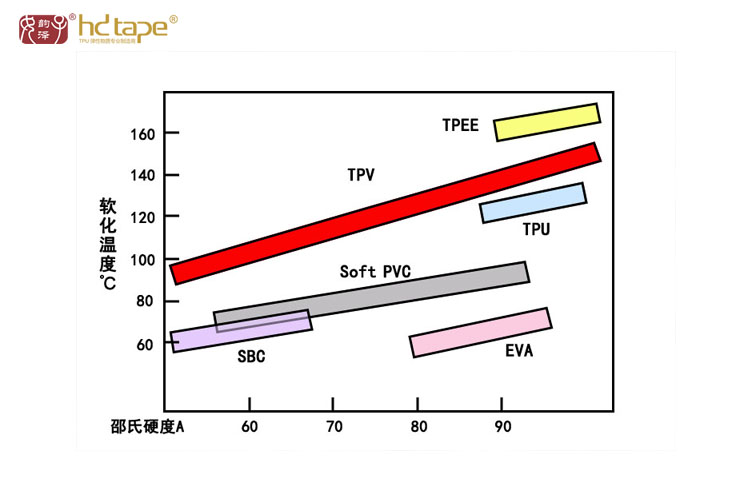

　　软化温度ASTM D1525℃ISO178100

　　


　　TPU松紧弹力带的特性及优点：

　　1. 透明无色，不需考虑颜色的搭配。

　　2. 幼细的磨砂颗粒表面令手感爽滑，缝纫过程顺畅无阻，从而大大提高生产效率。

　　3. 弹性佳，回复力特强，可以长时间维持衣服持久不变形，表现出自然线条。

　　4. 质软，轻，薄，柔韧性特佳。

　　5. 生物相溶性佳，紧贴肌肤不会产生过敏反应。

　　6. 耐磨、耐酸碱、耐洗涤，使用寿命长达5年这之久。

　　7. 不缩水，多次干洗或水后仍保持原规格及伸长。

　　8. 环保、无毒、可焚化、掩埋于土壤可自然分解。

　　9. 耐候性特佳,经测试,在-30摄氏度→+138摄氏度依然保持良好的弹性及柔韧性。

　　10. 符合欧美出口标准。




分享到 ：
