QQ在线
在线客服
微信咨询

扫一扫
了解更多信息 !

返回顶部

TPU弹力带生产工艺烤箱回火

发表时间 :2019-05-09
TPU弹力带生产工艺上卷机定型完成后,将会进行TPU弹力带生产工艺烤箱回火,在烤箱中进行定型和回火作用。

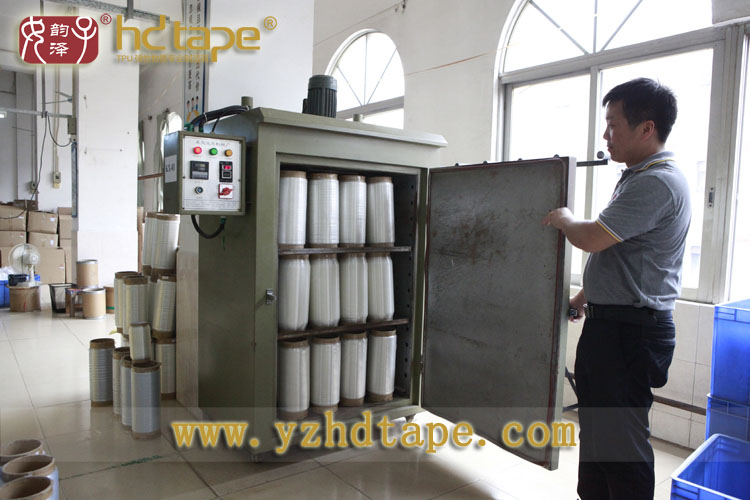

  TPU弹力带生产工艺烤箱回火

  TPU弹力带生产工艺上卷机定型完成后,将会进行TPU弹力带生产工艺烤箱回火,在烤箱中进行定型和回火作用。

  TPU弹力带从冷切水槽冷切后,TPU弹力带刚刚处于冷切成型状态,再经过上卷层层叠加有规律的定型,最后经过烘烤回火后放卷入袋。市场上一般带子会在袋子内定型,会弯曲,起皱,经上卷后进入烤箱,烤箱起到产品定型和回火作用,TPU弹力带烤炽后,带子物性基于稳定,放出带子后再落袋后,不变形,不起皱。


  回火是指TPU原料在经过高温熔解后,物性会遭破坏,分子需要重新组合方能达到最佳物性,所以经过回火后TPU弹力带不变形不起皱。一般回火的方法有两种:一是放在常温下一周时间,一周时间过后,产品物性基本稳定,达到TPU最佳物性;另一种方法就是进入烤箱进行烤炽,温度设置为90度温度,烤炽2小时。

  一般情况下选用进入烤箱进行烤炽,但因为TPU弹力带与TPU弹力带之间层层相叠,如果进入烤箱进行烤炽时间超过2小时或设置90度温度以上,TPU弹力带将会出现相粘,拉不出来等现象,因此TPU弹力带产品,一般最佳烤炽回火时间为45分钟,温度为60度(箱内实际温度为90度)。

  TPU弹力带生产工艺烤箱回火完成后,就可以进入放卷机放带生产工艺。直爽型的TPU弹力带经过冷切后,再经过上卷层层叠加有规律的定型,最后经过烘烤回火后放卷入袋。TPU弹力带不会出现起皱打结弯曲等现象。


分享到 :
